      发电机直流试验能灵敏有效发现定子绕组端部缺陷和间隙性缺陷以成为发电机绕组绝缘试验中普遍采用的方法。由于大型水内冷发电机汇水管传导电流很大，且根据水质不同，一般在试验电压下电流达20～150mA不等，如果没有足够容量的直流高压发生器，将无法升压。

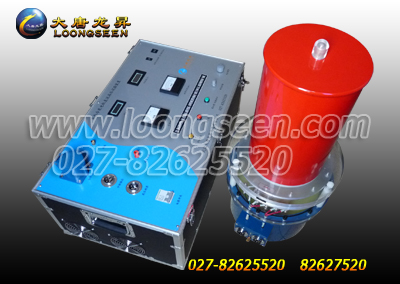

     ZGS型水内冷发电机直流耐压试验装置(ZGS型水内冷发电机专用直流耐压泄漏电流检测装置)是武汉大唐龙昇专为发电机，特别是水内冷发电机进行泄漏电流和直流高压试验而研制的。它特别设计了各种干扰电流的补偿回路，试验时可完全排除杂散电流和汇水管的极化电势干扰的影响，能够准确测量水内冷发电机绕组的泄漏电流。
     ZGS控制部分还具有兆欧表功能，由于它的短路电流可≥20mA，足够满足水内冷发电机的绝缘电阻和吸收比的测量，是一般摇表无法替代的。

用途：
     ZGS型水内冷发电机直流耐压试验装置(ZGS型水内冷发电机专用直流耐压泄漏电流检测装置)主要适用于水内冷发电机定子绕组泄漏电流和直流耐压试验和定子绕组端部手包绝缘施加直流电压测量。

技术创新：
1、本装置采用低压屏蔽法接线，汇水管在通水情况下即可试验，彻底改变原试验汇水管难吹干难题，而且可以避免放电闪烙危险。
2、本装置体积小巧，携带方便。
3、本装置轻松取代原笨重的试验变压器，调压器，电容，高压硅堆等一系列设备。
4、操作简便，机箱内设汇水管极化电势补偿回路，通水加压前需调整电位器，微安表即可回零位指示，解决微安表偏转问题。



水内冷发电机直流耐压装置、水内冷发电机耐压装置



1、采用中频倍压回路，率先应用最新的PWM脉宽调制技术和大功率IGBT器件，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地措施，使仪器实现了高品质、便携式，并能承受额定电压放电而不损坏。
2、采用电压大反馈，使电压稳定度大大提高，输出电压稳定度高，纹波系数小。同时提高了逆变频率，降低了仪器和倍压筒的体积和重量。更便于携带。
3、全量程平滑调压，电压调节细度好，调节精度≤0.5%，稳定度≤1%，电压电流误差1%读数±0.2kV 。
4、过压保护采用拔码设定，一目了然，误差±1%。
5、倍压筒采用德国技术研制，中频变压器经有关专家特殊设计，体积小容量大。
6、采用美国、日本等高质量元器件，德国制造国际型机箱，抗干扰能力强，扎实可靠。
7、装置采用特殊设计，大大增加了仪器的输出电流和功率，以适应大容量负载的要求并且自设一分钟计时报警。
8、机箱面板直读高压总电流和泄漏电流。
